Solutions sur-mesure
Toutes solutions à la demande ou personnalisées
Nous fabriquons des produits spécifiques à 70 % de notre CA !
Un ADN façonné dans la qualité et la précision

Fabricant français de vis
et d'écrous trapézoïdaux ou à billes

Toutes solutions lorsque la fiabilité du mouvement est votre priorité !

Vis à billes roulées

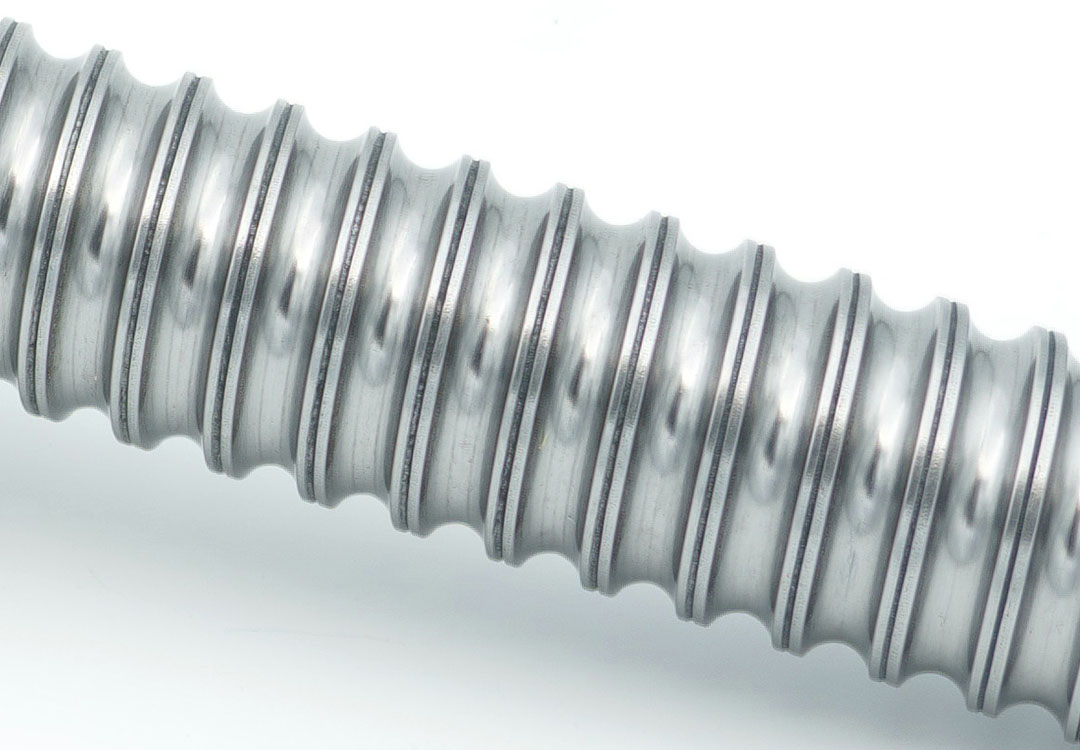

Les vis à billes Gradel-Baudin, fabriquées par déformation à froid, sont constituées d’un axe fileté à profil gothique et d’un écrou dans lequel des billes circulent. Le système vis / écrou à billes permet de convertir un mouvement de rotation en mouvement linéaire et inversement.

vis-a-billes-roulee

À SAVOIR AVANT DE SÉLECTIONNER

Toutes nos vis peuvent être livrées coupées à longueur. Sans demande spécifique, les barres seront livrées brutes de coupe et avec la rectitude standard. Sur demande, nous pouvons livrer des barres chanfreinées et/ou redressées. Pour toutes les demandes hors longueur de référence, et caractéristiques hors standard de fabrication une étude de prix préalable sera nécessaire. Selon vos besoins, nous pouvons également usiner les extrémités de vis ou réaliser des opérations supplémentaires sur nos écrous standards.

Vis à billes

vis-trapezoidales-panel-vertical
roulage-vis-trapezoidale-reglages-molettes-vertical
vis trapézoïdales panel vertical

Les vis à billes Gradel-Baudin sont fabriquées par déformation à froid. Ce procédé consiste à déformer une barre de métal lisse en la pressant par rotation à l’aide d’outils appelés molettes pour obtenir le filetage. Nous utilisons des aciers alliés au carbone, réputés pour leur haute qualité : C55R (1.1209) ou CF53 (1.1213). Après roulage, les vis subissent une trempe superficielle par induction. Ce type de traitement thermique permet de durcir la surface de la vis, tout en préservant les caractéristiques mécaniques à cœur, ce qui garantit une bonne tenue à l’usure et améliore la résistance à la fatigue. Enfin les vis sont nettoyées, polies et contrôlées une à une.

Avantages techniques

L’action des billes transforme le frottement d’un système vis/écrou simple en roulement ce qui réduit l’échauffement et donc l’usure. La finalité de ce système est de réaliser des déplacements souples, rapides et obtenir un positionnement plus précis. Le rendement mécanique et la durée de vie sont bien plus élevés. Il n’y a pas d’effet “stick slip” (glisser coller = mouvement saccadé). La puissance d’entrainement nécessaire est réduite et les vis à billes peuvent être réversibles. Le système vis / écrou à billes est un système particulièrement silencieux.

Domaines d’utilisation

Le système vis / écrou à billes est généralement utilisé dans les machines de précision (centre d’usinage, machine avec vitesses d’avance et de rotation élevées, systèmes d’entrainement...), équipements médicaux, presses, machines de découpe...

Irréversibilité

Du fait de leur excellent rendement, plus de 90 %, les vis à billes sont des systèmes réversibles. Pour un maintien en position, il est nécessaire de prévoir un frein au système actionné.

Lubrification

Les recommandations pour la lubrification des vis à billes sont les mêmes que pour les roulements à billes, elles peuvent être aussi bien lubrifiées soit à l’huile, soit à la graisse. À la livraison, les ensembles vis / écrous sont livrés avec un film gras de protection antirouille. Au montage, les ensembles vis / écrou à billes doivent recevoir un lubrifiant adapté à l’utilisation prévue dont le comportement est à vérifier à la première mise route. Si l’effet de la rotation l’expulse, il est nécessaire de choisir une viscosité plus élevée. À noter qu’un seul graissage est insuffisant dans la plupart des cas et il convient de faire un appoint après les premiers aller et retour et en déterminer les fréquences et doses nécessaires. Enfin, il faut toujours utiliser le même type de lubrifiant pour qu'une lubrification régulière et adaptée protège l'ensemble vis / écrou à billes contre la corrosion et en réduise l’usure.

• Pour une lubrification à la graisse, utilisez une graisse de type KPE2R-20 suivant DIN 51502
• Pour une lubrification à l’huile, les huiles minérales conviennent pour des températures ordinaires
• Pour un fonctionnement à température élevée, utilisez une huile synthétique

Précisions

• Profil : profil gothique au pas de 5 ou 10 mm
• Matière : C55R (1 .1209) ou CF53 (1 .1213) traité
• Chemin de roulement : traité par induction à 700±50 HV et poli
• Précision : vis livrées en qualité T7 (sur demande possibilité de qualités T5, T9 ou T10)
• Températures d’utilisation et de fonctionnement : de -20°C à + 80°C

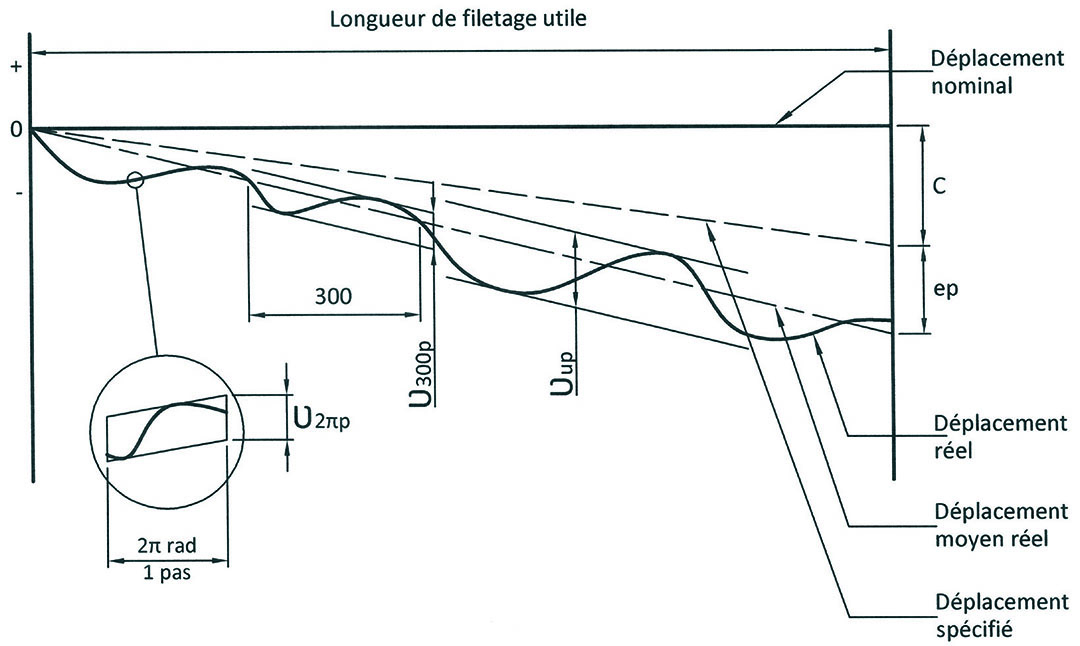

Définition du profil à billes

schema-definition-du-profil-a-billes

• Déplacement nominal : produit du pas hélicoïdal nominal par le nombre de tours de rotation
• Déplacement réel : déplacement effectif de l’écrou à billes par rapport à la vis, ou vis et versa, pour un nombre de tours de rotation donné

• Déplacement moyen réel : obtenu à partir du déplacement réel par une approximation linéaire par la méthode des moindres carrés
• Déplacement spécifié : produit du pas hélicoïdal nominal par le nombre de tours de rotation auquel est ajouté une compensation de déplacement

Configurez votre produit

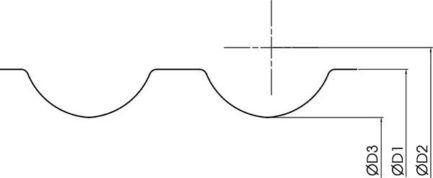

Schéma technique
Dimensions
D1 (mm)
-
D2 (mm)
-
D3 (mm)
-
Ø bille mm
-
Caractéristiques
Moment d'inertie quadratique (104 mm4)
-
Moment d'inertie (103mm3)
-
Moment d'inertie de masse (kg*m2/m)
-
Poids (Kg/m)
-
Diamètre
Pas
Gauche / Droite
Filet
Précision
Longueur
mm
Quantité
Un diamètre inférieur à 28mm ne permet pas de longueur supérieure à 3000mm pour des raisons structurelles.
Stock
Référence :
Sélectionnez une référence à l'aide des critères ci-dessus pour obtenir les informations de stock correspondantes.
Précisez la quantité souhaitée pour obtenir le stock
Précisez la longueur et la quantité souhaitées pour obtenir le stock
En stock
Référence en stock et en production planifiée.
Une livraison partielle est possible.
Contactez-nous pour plus d'informations sur les délais
Production planifiée.
Contactez-nous pour plus d'informations sur les délais
Stock non disponible pour cette référence.
Contactez-nous pour plus d'informations
Note : L'information de stock est réelle à ce jours mais non contractuelle. Les disponibilités et délai de livraison seront validés à la date de la commande.
