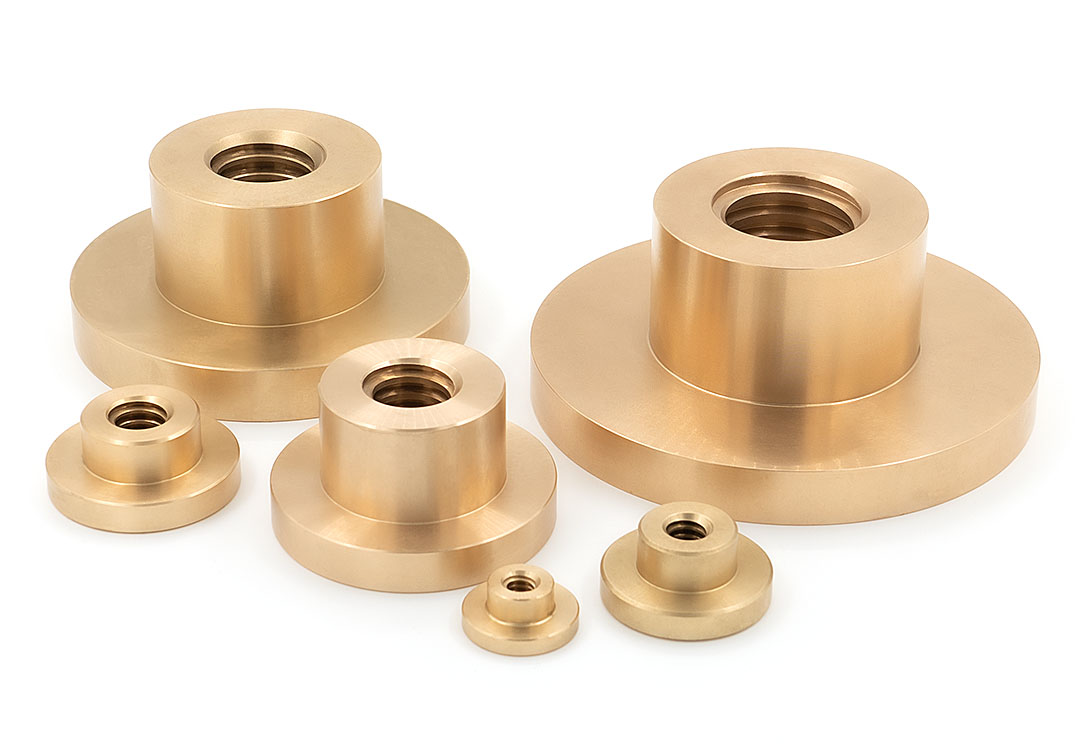

Écrous épaulés bronze

Écrous épaulés bronze (CC493K - CuSn7ZnPb) trapézoïdaux selon ISO 2901/2903 et DIN 103 tolérance 7H. À utiliser pour travailler en charge et pour des entraînements à des vitesses de rotation moyennes et faibles, en commande manuelle ou motorisée. L’utilisation des écrous trapézoïdaux en bronze montés sur vis en acier ou inox présentent de bons résultats surtout si la lubrification est bien assurée.

ecrous-trapezoidaux-bronze-epaules-perces

Écrous trapézoïdaux

Nous vous proposons différentes catégories d’écrous trapézoïdaux dont le taraudage est obtenu par enlèvement de copeaux. Ils sont adaptés à vos besoins grâce à leurs tailles ou formes variées et aux propriétés du matériau qui les constituent : acier, bronze ou nylon. Nos écrous forment une large gamme de produits de qualité qui répondent à toutes vos exigences !

vis-trapezoidales-panel-vertical
usinage percage ambiance
écrous hexagonaux caisse-bois

Fort d’une gamme complète, nous proposons des produits très performants et fiables qui répondent parfaitement aux besoins du marché.

écrous trapézoïdaux acier hexagonaux

Les écrous en acier 11SMnPb37 (1.0737) ou 11SMn37 (1.0736)

Utilisés pour une commande manuelle ou motorisée avec des vitesses de rotation faibles, pour des fonctions de serrage ou blocage, ou pour des charges statiques. L’utilisation avec les vis inox est fortement déconseillée.

écrous trapézoïdaux bronze épaulés perces

Les écrous en bronze CuSn7ZnPb

Utilisés pour une commande manuelle ou motorisée avec des vitesses de rotation faibles ou moyennes et un emploi sous charge importante. La combinaison avec les vis aciers ou les vis inox donne de bons résultats surtout si la lubrification est bien assuré.

écrous trapézoïdaux nylon-cylindriques

Les écrous en plastique PA6.6 (nylon)

Utilisés pour une commande manuelle ou motorisée avec des vitesses de rotation moyennes ou élevées et un emploi sous charge modérée. La combinaison avec les vis aciers ou les vis inox donne de bons résultats et un niveau sonore très faible. Ces écrous peuvent être utilisés sans lubrification mais ce sera au détriment de la durée de vie.

Définition du profil trapézoïdal

schema-definition-du-profil-trapezoidal

Ød = diamètre nominal du filetage
P = pas du filetage
Ød2 = d - 0,5P
Ød3 = d - 2h3 = d - p - 2Ac

ac = jeux de fond de filet
Ac = ac + 0,075P
(dans le cas de filet roulé)
h3 = 0,5P + Ac = 0,5P + ac + 0,075P
H3 = 0,5P + ac

ØD1 = d – P
ØD2 = d – 0,5P
ØD4 = d + 2ac
R1 max = 0,5ac
R2 max = ac

Configurez votre produit

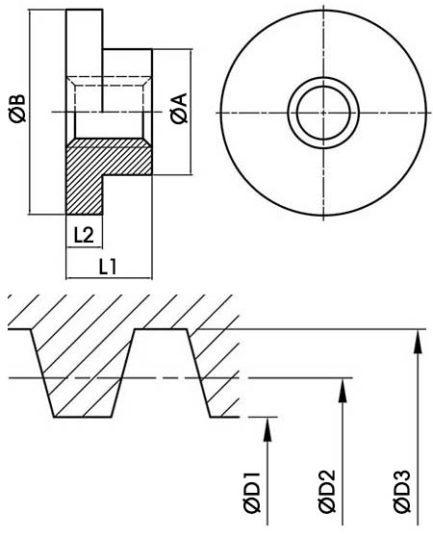

Schéma technique
Dimensions
Ø A (mm)
-
Ø B (mm)
-
L1 (mm)
-
L2 (mm)
-
Ø D1 min (mm)
-
Ø D1 max (mm)
-
Ø D2 min (mm)
-
Ø D2 max (mm)
-
Ø D3 min (mm)
-
Caractéristiques
Surface de contact (mm2)
-
Poids (Kg/pièce)
-
Diamètre
Pas
Gauche / Droite
Filet
Quantité
Stock
Référence :
Sélectionnez une référence à l'aide des critères ci-dessus pour obtenir les informations de stock correspondantes.
Précisez la quantité souhaitée pour obtenir le stock
Précisez la longueur et la quantité souhaitées pour obtenir le stock
En stock
Référence en stock et en production planifiée.
Une livraison partielle est possible.
Contactez-nous pour plus d'informations sur les délais
Production planifiée.
Contactez-nous pour plus d'informations sur les délais
Stock non disponible pour cette référence.
Contactez-nous pour plus d'informations
Note : L'information de stock est réelle à ce jours mais non contractuelle. Les disponibilités et délai de livraison seront validés à la date de la commande.
