Écrous à billes à flasque GB

Nous vous proposons différentes catégories d’écrous à billes à flasque fabriqués en acier 100Cr6 (1.3505) ou 16MnCr5 (1.7131) et équipés de billes en acier 100Cr6 (1.3505). Nos écrous forment une gamme de produits de qualité destinés à réaliser des déplacements souples et rapides dans le but d'obtenir un positionnement précis et silencieux.

ecrou-a-billes-a-flasque-gb

Informations produit

Description : écrou cylindrique à insertion à flasque avec trou de lubrification et rainure de clavette
• Matière : acier 100Cr6 (1.3505) ou 16MnCr5 (1.7131) et les billes en acier 100Cr6 (1.3505)
• Transfert de billes pour écrou à 1 filet : pions de recyclage pleinement intégrés dans le corps de l’écrou
• Transfert de billes pour écrou multi filets : deux déflecteurs et un conduit tubulaire situé en périphérie de l’écrou
• Jeu axial réduit : pas de 5 = 0,05 mm, pas de 10 = 0,10 mm, multiples filets = 0,20 mm
• Diminution du jeu : possible grâce au profil de filetage ogival “gothique” et au choix de la taille des billes
• Températures d’utilisation : de - 20° à + 80° C dans le cas d’une application normale
• Étanchéité : 2 bagues pour éviter les fuites de lubrifiant et interdire toute pénétration de corps étrangers
• Démontage : Si l’écrou doit être séparé de la vis, les billes doivent être maintenues dans l’écrou par un manchon

Fabrication sur-mesure

Sur demande et après étude par notre service commercial, nous pouvons proposer des écrous usinés suivant plan ou tout autre diamètre et pas hors catalogue. Tous nos écrous sont livrés, en standard, avec les jeux de fonctionnement spécifiés pour chaque modèle. Il est toutefois possible de le réduire grâce au profil de filetage ogival “gothique” et au choix du diamètre des billes. Contactez-nous !

Avantages techniques

L’action des billes transforme le frottement d’un système vis/écrou simple en roulement. Cela réduit l’échauffement et au final l’usure. La finalité de ce système est de réaliser des déplacements particulièrement silencieux, souples, rapides et obtenir un positionnement plus précis. Le rendement mécanique et la durée de vie sont bien plus élevés. Par ailleurs, il n’y a pas d’effet “stick slip” (glisser coller = mouvement saccadé) et la puissance d’entrainement nécessaire est réduite.

Domaines d’utilisation

Le système vis / écrou à billes est généralement utilisé dans les machines de précision (centres d’usinage, machines avec vitesses d’avance et de rotation élevées, systèmes d’entrainement...), équipements médicaux, presses, machines de découpe...

Écrous à billes

Un écrou à billes est un écrou dans lequel des billes circulent, selon un principe similaire à celui d’un roulement à billes. Un ensemble vis à billes est un système de précision conçu pour supporter uniquement des charges axiales. L’axe de déplacement de l’écrou doit être rigoureusement parallèle à l’axe de rotation de la vis de façon à ce qu’il n’y ait aucune force radiale ou excentrique exercée. Nos écrous à billes “made in France” sauront surement répondre à toutes vos exigences !

écrou a billes qualité portrait
vis-trapezoidales-panel-vertical
usinage technicien outil réglage

Fort d’une gamme complète, nous proposons des produits très performants et fiables qui répondent parfaitement aux besoins du marché.

Configurez votre produit

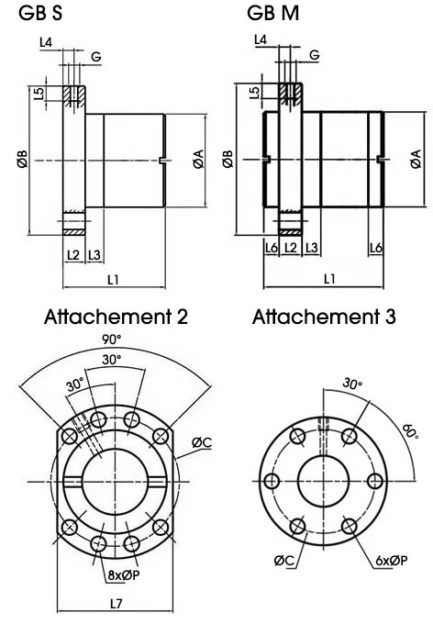

Schéma technique
Dimensions
Ø A (mm)
-
Ø B (mm)
-
Ø C (mm)
-
G
-
L1 (mm)
-
L2 (mm)
-
L3 (mm)
-
L4 (mm)
-
L5 (mm)
-
L6 (mm)
-
L7 (mm)
-
Caractéristiques
Charge dynamique (KN)
-
Charge statique (KN)
-
Ø bille (mm)
-
Nombre de filet
-
Poids (Kg/pièce)
-
Type
-
Attachement
-
Diamètre
Pas
Filet
Quantité
Stock
Référence :
Sélectionnez une référence à l'aide des critères ci-dessus pour obtenir les informations de stock correspondantes.
Précisez la quantité souhaitée pour obtenir le stock
Précisez la longueur et la quantité souhaitées pour obtenir le stock
En stock
Référence en stock et en production planifiée.
Une livraison partielle est possible.
Contactez-nous pour plus d'informations sur les délais
Production planifiée.
Contactez-nous pour plus d'informations sur les délais
Stock non disponible pour cette référence.
Contactez-nous pour plus d'informations
Note : L'information de stock est réelle à ce jours mais non contractuelle. Les disponibilités et délai de livraison seront validés à la date de la commande.
